Columbus McKinnon optimiert Rundlaufbahnen für Sport- und Mehrzweckhallen

Pfaff-silberblau realisierte auf der Basis ihres umfangreichen Antriebstechnik-Know-hows sowie ihrer bewährten linearen Antriebselemente und Steuersysteme in mehreren Sport- und Mehrzweckhallen individuelle Hubvorrichtungen für die Laufbahnverstellung. Speziell bei Rundlaufbahnen „200 m“ müssen die Kurvenbereiche angehoben werden, um den hohen Laufgeschwindigkeiten der Athleten gerecht zu werden. Um den Sportlern optimale Voraussetzungen für ihre Aktivitäten zu bieten, lieferte Pfaff-silberblau eine Lösung, welche die Kurven im Scheitelpunkt um bis zu 1000 mm anhebt und gleichzeitig stufenlose Übergänge vom geraden Mittelstück der Laufbahn zu den Segmenten der beiden Kurventeile gewährleistet.

In jeder Kurve werden etwa 60 bis 70 Spindelhubelemente des Typs SHE zur axialen Verstellung der Kurvensegmentteilstücke eingesetzt. Die Spindelhubelemente bieten eine maximale Hubkraft von 50 kN und sind mit selbsthemmenden Trapezgewindespindeln ausgestattet. Der gleichmäßige Kurvenanstieg und der Kurvenbogen erfordern am SHE unterschiedliche Hublängen, Übersetzungsverhältnisse und Spindelsteigungen (Tr 47 x 7 bis Tr 45 x 3,51). Der Grund hierfür ist, dass alle Spindelhubelemente je Kurvensegment trotz unterschiedlicher Hublängen zur gleichen Zeit, das heißt, innerhalb von 50 Sekunden, ihre jeweiligen Endlagen erreichen müssen. Je Kurve treiben 14 Drehstrom-Normmotore mit 4,5 kW Antriebsleistung über die dazugehörigen Kegelradgetriebe K11.13 und Kardangelenkwellen die Spindelhubelemente an. Diese sind untereinander mittels weiterer Gelenkwellen mechanisch gekoppelt, so dass in jeder Kurve ein absolut synchron arbeitender Antriebsstrang vorhanden ist.

Die Spindelhubelemente sind mit Sicherheitsmuttern sowie elektrischen Mutterbruch-Überwachungsendschaltern ausgerüstet, die für den Betrieb von Versenkeinrichtungen und Bühnen zwingend vorgeschrieben sind. Das vielfach bewährte Baukastensystem der Hubelemente ermöglicht ohne wesentliche Mehrkosten und Lieferzeiten eine Modifizierung auf den erforderlichen technischen Standard.

Aufgrund der anerkannt hohen Qualität, Zuverlässigkeit und Leistungsstärke ihrer Produkte konnte die Pfaff-silberblau Unternehmensgruppe bereits mehrere Projekte realisieren. Die Referenzliste umfasst die Sporthalle „Seidenstickerhalle“ in Bielefeld, eine Leichathletikarena in Finnland, die Mehrzwecksporthalle in Leipzig sowie die Sporthalle in Linz.

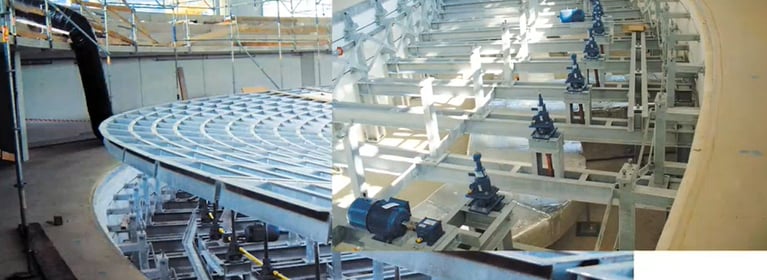

Sportarena Linz:
