Una explosión es la reacción química repentina de una sustancia combustible con oxígeno, por la cual se libera una gran cantidad de energía. Las sustancias combustibles pueden ser en este caso gases, nieblas, vapores o polvos. Una explosión solo puede producirse cuando coinciden tres factores: una sustancia combustible (con el grado de distribución y concentración adecuado), oxígeno (del aire) y una fuente de ignición p. ej. una chispa eléctrica).

En consecuencia, se trata de evitar la ignición o de minimizar los efectos de una explosión hasta el punto que ésta resulte inofensiva. Con este fin hay que diseñar, fabricar e identificar convenientemente con arreglo a las normas aplicables (directiva de producto ATEX 2014/34/UE, normas IECEx, etc.) todos los equipos utilizados en zonas con riesgo de explosión. La clasificación de los aparatos en grupos y categorías en conformidad con las directivas de producto ATEX o en EPL según las normas IECEx se deriva de su campo de aplicación o del grado de seguridad de las medidas de protección y de la frecuencia de aparición de una atmósfera deflagrante. Aquí hay que considerar el peligro potencial más elevado posible en cada caso.

En aquellos campos en los que a pesar de aplicarse todas las medidas preventivas pueden darse atmósferas explosivas, solo se podrán utilizar equipos protegidos contra explosiones. Estos equipos se ejecutan con diversos grados de protección contra explosiones, en conformidad con las especificaciones de construcción correspondientes (serie de normas IEC/EN 60079 y serie de normas ISO 80079-36/EN ISO 80079-36). El grado de protección contra explosiones utilizado por el fabricante depende del tipo y de la función del aparato. Todos los grados de protección contra explosiones dentro de una garantía son equivalentes. En la declaración de conformidad UE que forma parte de la documentación técnica, el fabricante confirma que el producto cumple las directivas ATEX.

Protección contra explosiones integrada

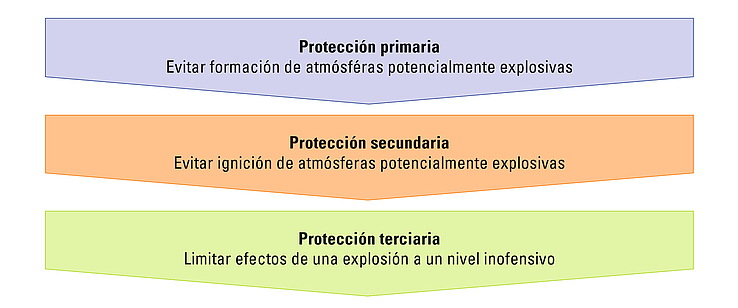

El principio de la protección contra explosiones integrada exige que todas las medidas de protección contra explosiones se realicen ajustándose a un orden prefijado. Se distingue entre medidas de protección primarias, secundarias y terciarias (a nivel constructivo).


Clasificación en zonas

De acuerdo con las definiciones del Reglamento alemán sobre sustancias peligrosas (GefStoffV), las áreas con riesgo de explosión se clasifican en zonas, con el fin de facilitar la elección de aparatos e instalaciones eléctricas correctas y adecuadas a su fin. La clasificación en zonas identifica la probabilidad de ocurrencia de una atmósfera explosiva.

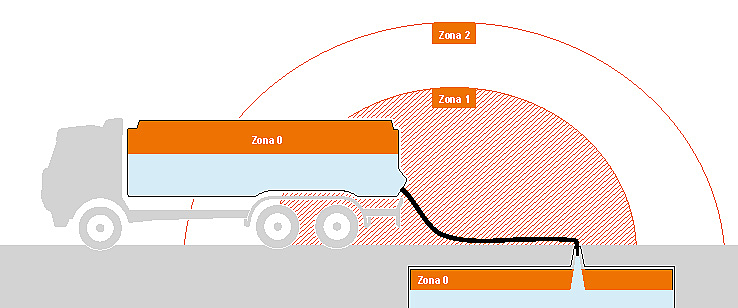

Gases

Zona 0: es una área en la que existe la presencia de una atmósfera explosiva peligrosa en forma de mezcla de aire con gases, vapores o nieblas combustibles de forma permanente, a lo largo de periodos de tiempo prolongados o frecuentemente.
Zona 1: es una área en la que durante la operación normal se puede formar ocasionalmente una atmósfera explosiva peligrosa en forma de mezcla de aire con gases, vapores o nieblas combustibles.
Zona 2: es una área en la que durante la operación normal por norma no se forma una atmósfera explosiva peligrosa en forma de mezcla de aire con gases, vapores o nieblas combustibles y, en caso de ocurrir, solo es raramente y por un breve espacio de tiempo.

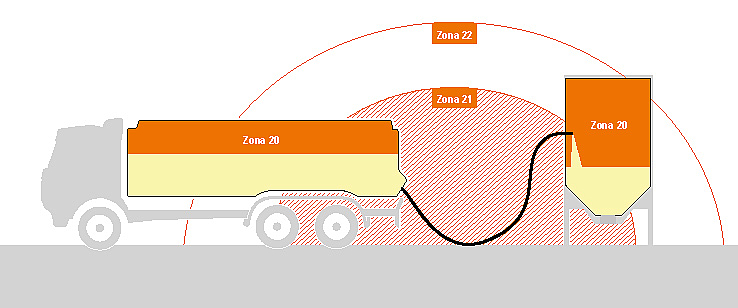

Polvos

Zona 20: es una área en la que existe la presencia de una atmósfera explosiva peligrosa en forma de nube de polvo combustible contenido en el aire, de forma permanente, a lo largo de periodos de tiempo prolongados o frecuentemente.
Zona 21: es una área en la que durante la operación normal se puede formar ocasionalmente una atmósfera explosiva peligrosa en forma de nube de polvo combustible contenido en el aire.
Zona 22: es una área en la que durante la operación normal por norma no se forma una atmósfera explosiva peligrosa en forma de nube de polvo combustible contenido en el aire y, en caso de ocurrir, solo es raramente y por un breve espacio de tiempo.

Grados de protección contra explosiones para aparatos eléctricos

Descripción general de los grados de protección contra explosiones

Requisitos generales que deben cumplir el diseño, la verificación y el marcado de aparatos y componentes eléctricos.

Norma: IEC 60079-0 | EN 60079-0 | UL 60079-0



Grados de protección contra explosiones para aparatos no eléctricos

Descripción general de los grados de protección contra explosiones

Requisitos generales que deben cumplir el diseño, la verificación y el marcado de aparatos y componentes no eléctricos.

Norma: ISO 80079-36 | EN ISO 80079-36
