¿Cuál es el límite de carga de trabajo de una eslinga de cadena de 2 patas?

Richard pregunta:

¿Cuál es el límite de carga de trabajo de un cabestrillo de cadena de 2 patas G80 de 1/2" cuando se usan ambas patas en un estrangulamiento?

Nuestro equipo de Columbus McKinnon Training responde:

Lo primero que debe hacer es observar cómo se manipula o renderiza el estrangulamiento.  Los límites de carga de trabajo que se muestran en los gráficos o etiquetas para estrangulamientos verticales se basan en que el ángulo de estrangulamiento sea de 120 grados o más.  Si hay menos de un ángulo de estrangulamiento de 120 grados, la clasificación de estrangulamiento debe reducirse aún más. Una vez que determinemos la clasificación de estrangulamiento correcta, podemos tener en cuenta el ángulo de carga.

Primero, toma la clasificación de estrangulamiento y la multiplica por el SIN del ángulo x 2 = Clasificación de una eslinga de dos patas utilizada en un estrangulamiento.

Ejemplo:

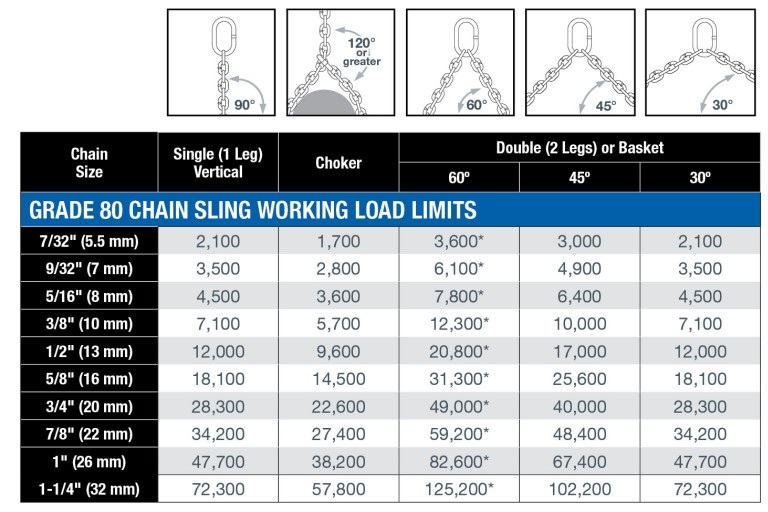

Nuestros gráficos muestran que la cadena de 1/2" grado 80 es buena para 9,600 libras cuando se tira verticalmente con un enganche de estrangulamiento de 120 grados o más.   Supongamos que cuando esta eslinga doble está montada en un ángulo de 60 grados, tiene un enganche de estrangulamiento de 120 grados o más.   Nuestro límite de carga de trabajo para esta eslinga es de 9600 libras x .866 (pecado de 60 grados) = 8314 libras x 2 piernas = 16628 lbs.

Otra forma es tomar la calificación del cabestrillo en un ángulo de 60 grados y reducirlo en un 20%. Una vez más, asumiendo un ángulo de estrangulamiento de 120 grados, la cadena de eslinga doble de grado 80 de 1/2 "es buena para 20,800 lbs (en un ángulo de 60 grados ) x .8 (reducción del 20%):  calificación: 16640 lbs.

Nuestro primer ejemplo es un poco más conservador.

Si desea obtener más información sobre el aparejo, consulte nuestra capacitación en aparejos.
