HMPB 500 Series Industrial Linear Actuator

Serie HMPB - 500 libras

VOLTAJE: 115 o 220 VCA (50 o 60 Hz)
TIPO DE TORNILLO: Tornillo Acme
CARRERA ESTÁNDAR: 76 a 457 mm (3 a 18 in)
VELOCIDAD: 15 a 34 mm/s (0,6 a 1,33 in/s)
RANGO DE TEMPERATURA:< /strong> 25ºF a 120ºF (-4ºC a 50ºC)
CLASIFICACIÓN AMBIENTAL: Estándar de protección IP50 (IP52 opcional)

Free Application Analysis

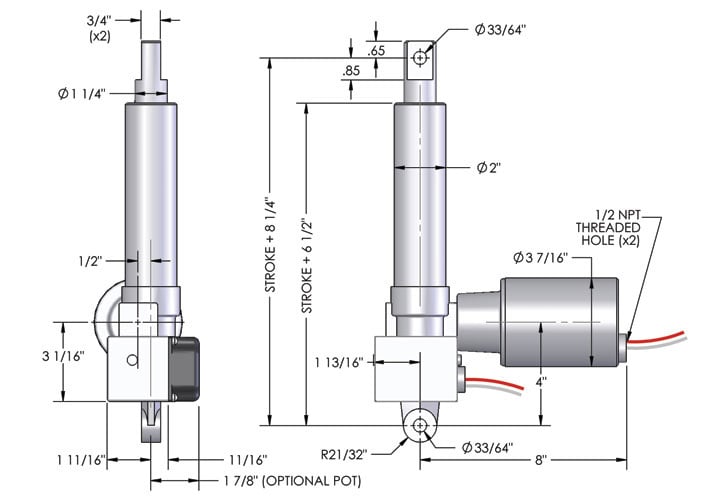

Linear Actuator Design Guide HMPB Dimensional Drawing - 500 lb HMPB O&M Manual - 500 Linear Actuator Quick Reference Guide Duff-Norton Product Capabilities Brochure

CARACTERÍSTICAS y BENEFICIOS

Serie HMPB - Actuador lineal de 500 lb

DISEÑO VERSÁTIL

Amplia gama de capacidades y voltajes para integración en una variedad de aplicaciones

DURABLE

Diseño resistente para una larga vida útil en entornos difíciles

RESISTENTE A LA CORROSIÓN

Carcasa de aluminio y tubo exterior

POSICIONAMIENTO PRECISO

Posicionamiento preciso y repetible con interruptores de límite internos ajustables

PROTECCIÓN DE SOBRECARGA

Protección del motor contra sobrecarga térmica de reinicio automático

SISTEMA DE FRENADO MECÁNICO

Reducir la distancia de marcha atrás y de frenado

SOLUCIONES PERSONALIZADAS

Disponible con un equipo experimentado de ingeniería de aplicaciones

OPCIONES:

Construcción de acero inoxidable
Potenciómetro para una retroalimentación precisa de la posición
Montaje estándar de doble horquilla con opciones de muñón y extremos roscados
Sellador resistente a la intemperie con clasificación IP52
Protección de bota de fuelle
Embrague de disco de fricción limitador de carga

Especificaciones del producto de la serie HMPB 500 lb
Número de pieza	Cargas nominales	Longitud		de carrera Longitud retraída		Voltaje	Consumo de corriente *	Velocidad *		Interruptor de límite	Ciclo de trabajo * POT
#	(lbs) N	In	mm	In	mm	(VAC) Hz	Amp	in/s	mm/s Yes	/No	%	Yes/No
MPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	2	0.6	15	Sí	19%	No
MPB7905-3	(500) 2244	3	76	11.25	286	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-6	(500) 2244	6	152.4	14.25	362	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-12	(500) 2244	12	304.8	20.25	514	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-18	(500) 2244	18	457.2	26.25	667	(115) 60	1	0.6	15	Sí	22%	No
HMPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	5.5	1.33	34	Sí	11%	No
PHMPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	5.5	1.33	34	Sí	11%	Sí

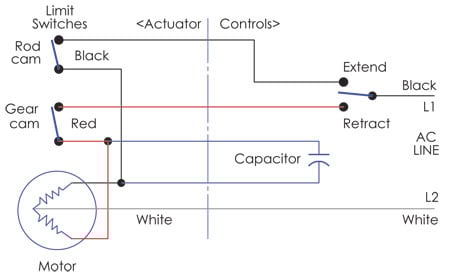

Modelos de embrague disponibles bajo pedido Nota: Se requiere un condensador para todos los motores de voltios de CA. Pieza recomendada SK6405-7-3 (64-72 MFD) * A carga nominal
