Serie MPD - 500 libras
VOLTAJE: 12 o 24 VCC
TIPO DE TORNILLO: Tornillo Acme
CARRERA ESTÁNDAR: 3 a 18 pulg. (76 a 457 mm)
VELOCIDAD: 0,75 a 0,85 in/s (19 a 22 mm/s)
RANGO DE TEMPERATURA: 25 °F a 120 °F (-4ºC a 50ºC)
CLASIFICACIÓN AMBIENTAL: estándar de protección IP50 (IP52 opcional)
PAR DE RESTRICCIÓN DEL TUBO: 60 in-lbf (6,7 Nm)
Características y beneficios
CARACTERÍSTICAS y BENEFICIOS:
- Diseño de alta resistencia para una larga vida útil en aplicaciones difíciles
- Freno de resorte patentado
- Carcasa y tubo exterior de aluminio
- Tubo de traslación de acero – cromado de zinc
- Montaje de doble horquilla
- Interruptores de límite ajustables internos
- Protección del motor de sobrecarga térmica de restablecimiento automático
Opciones
OPCIONES:
- Sellador resistente a la intemperie – IP52
- Retroalimentación del potenciómetro
- Bota de fuelle
- Extremo roscado
Características técnicas
Especificaciones del producto de la serie MPD |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Número de pieza | Cargas nominales | Longitud | de carrera Longitud retraída | Voltaje | Consumo de corriente * | Velocidad * | Interruptor de límite | Ciclo de trabajo * | |||
# | (lbs) N | en | mm | en | mm | VDC | Amp | in/s | mm/s | Y/N | % |
MPD6905-3 | (500) 2224 | 3 | 76 | 11.25 | 286 | 12 | 23 | 0.75 | 19 | Sí | 19% |
MPD6905-6 | (500) 2224 | 6 | 152.4 | 14.25 | 362 | 12 | 23 | 0.75 | 19 | Sí | 19% |
MPD6905-12 | (500) 2224 | 12 | 304.8 | 20.25 | 514 | 12 | 23 | 0.75 | 19 | Sí | 19% |
MPD6905-18 | (500) 2224 | 18 | 457.2 | 26.25 | 667 | 12 | 23 | 0.75 | 19 | Sí | 19% |
MPD6904-3 | (500) 2224 | 3 | 76 | 11.25 | 286 | 12 | 12 | 0.85 | 22 | Sí | 17% |
MPD6904-6 | (500) 2224 | 6 | 152.4 | 14.25 | 362 | 12 | 12 | 0.85 | 22 | Sí | 17% |
MPD6904-12 | (500) 2224 | 12 | 304.8 | 20.25 | 514 | 12 | 12 | 0.85 | 22 | Sí | 17% |
MPD6904-18 | (500) 2224 | 18 | 457.2 | 26.25 | 667 | 12 | 12 | 0.85 | 22 | Sí | 17% |
* A carga nominal |
Modelos

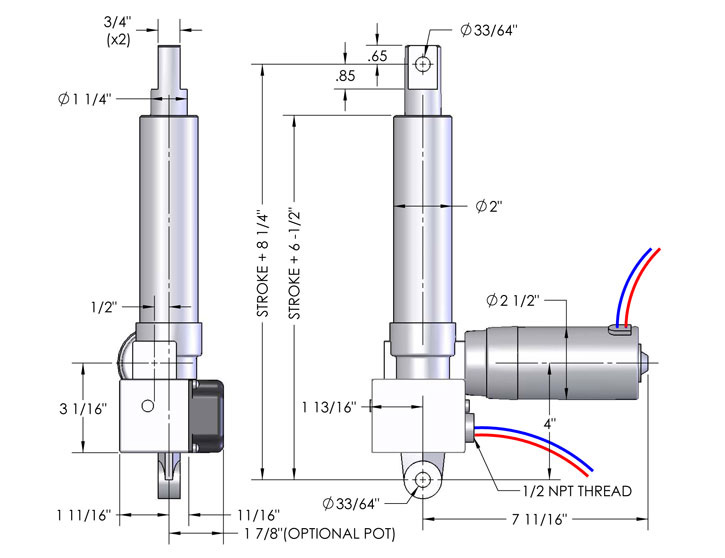

Dimensiones de la serie MPD |
---|

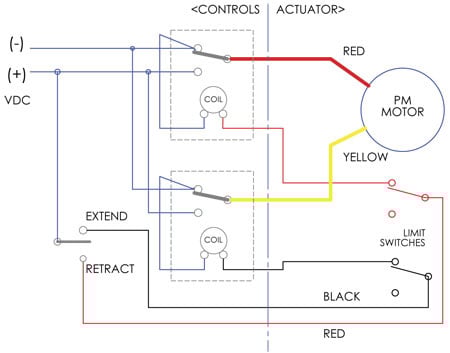

Diagrama de cableado de la serie MPD |
---|
