Serie SPB - 500 libras

VOLTAJE: 12 o 24 VDC
TIPO DE TORNILLO: Tornillo Acme
CARRERA ESTÁNDAR: 4 a 28 pulgadas (102 a 457 mm)
RANGO DE TEMPERATURA: 25ºF a 120ºF (-4ºC a 50ºC)
CALIFICACIÓN AMBIENTAL: Estándar de protección IP50 (IP52 opcional)
PAR DE RESTRICCIÓN DEL TUBO: 60 in-lbf (6,7 Nm)

Free Application Analysis

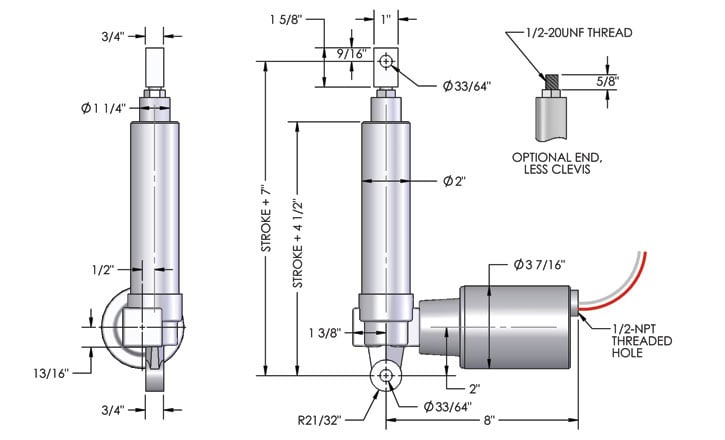

Duff-Norton Linear Actuator Design Guide SPB Dimensional Drawing SPB Product Sheet SPB OandM Manual SPB Specs and Part Numbers Linear Actuator Quick Reference Guide Duff-Norton Product Capabilities Brochure

CARACTERÍSTICAS y BENEFICIOS:

Diseño de alta resistencia para una larga vida útil en aplicaciones difíciles
Freno de resorte patentado
Carcasa y tubo exterior de aluminio
Tubo de traslación de acero – cromado de zinc
Montaje de doble horquilla
Embrague de disco de fricción limitador de carga
Protección del motor de sobrecarga térmica de restablecimiento automático

OPCIONES:

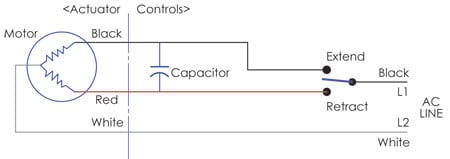

Condensador
Sellador resistente a la intemperie – IP52
Bota de fuelle
Extremo roscado

Motor

Especificaciones del producto de la serie SPB de 500 lb
Número de pieza	Cargas nominales	Longitud		de carrera Longitud retraída		Voltaje	Consumo de corriente *	Velocidad *		Embrague	de alta velocidad	Ciclo de trabajo *
#	(lbs) N	en	mm	en	mm	vac	amp	in/s	mm/s Sí	/No	Sí/No	%
SPB6405-3	(500) 2224	3	76	10	254	115	2.1	0.58	15	Sí	No	23%
SPB6405-6	(500) 2224	6	152.4	13	330	115	2.1	0.58	15	Sí	No	23%
SPB6405-12	(500) 2224	12	304.8	19	483	115	2.1	0.58	15	Sí	No	23%
SPB6405-18	(500) 2224	18	457.2	25	635	115	2.1	0.58	15	Sí	No	23%
SPB7405-3	(500) 2224	3	76	10	254	115	1	0.51	13	Sí	No	24%
SPB7405-6	(500) 2224	6	152.4	13	330	115	1	0.51	13	Sí	No	24%
SPB7405-12	(500) 2224	12	304.8	19	483	115	1	0.51	13	Sí	No	24%
SPB7405-18	(500) 2224	18	457.2	25	635	115	1	0.51	13	Sí	No	24%
HSPB6405-3	(500) 2224	3	76	10	254	115	5.5	1.3	33	Sí	Sí	11%
HSPB6405-6	(500) 2224	6	152.4	13	330	115	5.5	1.3	33	Sí	Sí	11%
HSPB6405-12	(500) 2224	12	304.8	19	483	115	5.5	1.3	33	Sí	Sí	11%
HSPB6405-18	(500) 2224	18	457.2	25	635	115	5.5	1.3	33	Sí	Sí	11%
* A carga nominal
