Fondements physiques et techniques

Une explosion est une réaction chimique soudaine qui se produit entre une substance inflammable et l’oxygène et libère une grande quantité d’énergie. Les substances inflammables peuvent être en l’occurrence des gaz, des brouillards, des vapeurs ou des poussières Une explosion ne peut survenir que si trois facteurs sont réunis : une substance inflammable (avec la répartition et dans la concentration requises), de l’oxygène (présent dans l’air) et une source d’inflammation (étincelle électrique par exemple).

Il s’agit donc d’empêcher un allumage ou de minimiser la répercussion d’une explosion pour la rendre inoffensive. Pour cela, tous les appareils utilisés dans des secteurs présentant un risque d’explosion doivent être conçus, fabriqués et naturellement marqués conformément aux prescriptions en vigueur (directive sur les produits ATEX 2014/34/UE, réglementations IECEx, etc.). La classification des appareils en groupes et catégories selon les directives ATEX relatives aux produits ou en EPL selon les normes IECEx découle de leur domaine d’utilisation, du degré de sécurité de leurs mesures de protection et de la fréquence de formation d’une atmosphère explosible. Il convient de prendre en considération le potentiel de risques maximal possible.

Dans les secteurs où des atmosphères explosibles sont susceptibles de se former malgré toutes les mesures prises pour les éviter, on ne peut employer que des appareils antidéflagrants. Ces appareils sont exécutés selon différents types de protection contre l’inflammation, conformément aux dispositions relatives à la construction (série de normes IEC/EN 60079 et série de normes ISO 80079-36/EN ISO 80079-36). Le type de protection contre l’inflammation que le fabricant emploie dépend de la nature et du fonctionnement de l’appareil. Tous les types de protection contre l’inflammation normalisés appartenant à une catégorie sont équivalents. Le fabricant confirme dans la déclaration de conformité UE, qui fait partie de la documentation technique, que le produit est conforme aux directives ATEX.

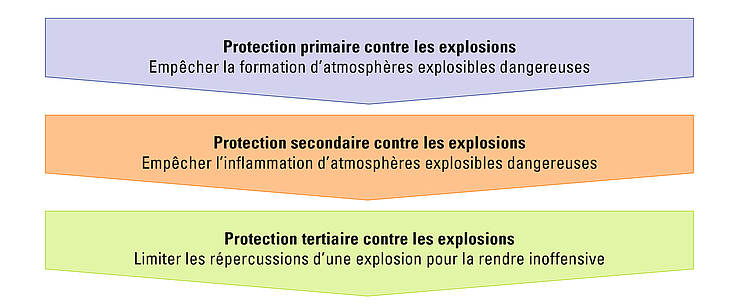

Protection antidéflagrante intégrée

Le principe de la protection antidéflagrante intégrée exige de prendre toutes les mesures de protection antidéflagrante selon un ordre défini. On distingue les mesures de protection primaires, secondaires et tertiaires (structurelles).


Zonage

Les secteurs présentant un risque d’explosion sont répartis en zones selon les définitions du règlement sur les matières dangereuses (GefStoffV) afin de faciliter le choix d’appareils et d’installations électriques appropriés et conformes à leur finalité. Le zonage montre la probabilité de la survenue d’atmosphères explosibles.




Gaz

Zone 0 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un mélange d’air et de gaz, de vapeurs ou de brouillards inflammables est présente en permanence, pendant de longues périodes ou fréquemment.
Zone 1 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un mélange d’air et de gaz, de vapeurs ou de brouillards inflammables est susceptible de se présenter occasionnellement en fonctionnement normal.
Zone 2 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un mélange d’air et de gaz, de vapeurs ou de brouillards inflammables n’est pas susceptible de se présenter en fonctionnement normal, ou alors rarement et pendant de courtes durées.

Poussières

Zone 20 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un nuage de poussière inflammable dans l’air est présente en permanence, pendant de longues périodes ou fréquemment.
Zone 21 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un nuage de poussière inflammable dans l’air est susceptible de se présenter occasionnellement en fonctionnement normal.
Zone 22 : désigne une zone où une atmosphère explosible dangereuse sous la forme d’un nuage de poussière inflammable dans l’air n’est pas susceptible de se présenter en fonctionnement normal, ou alors rarement et pendant de courtes durées.

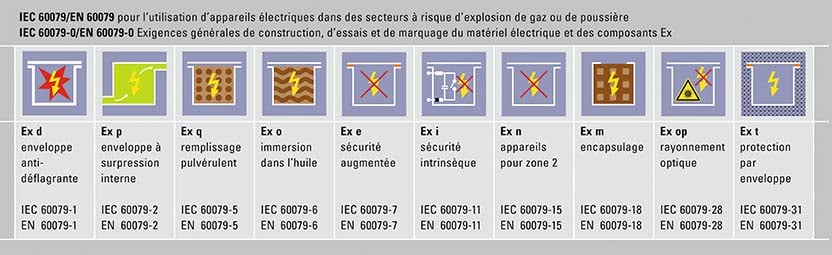

Types de protection contre l’inflammation pour les appareils électriques

Vue d’ensemble des types de protection contre l’inflammation

Exigences générales de construction, d’essais et de marquage des composants et appareils électriques.

  • Norme : IEC 60079-0 | EN 60079-0 | UL 60079-0

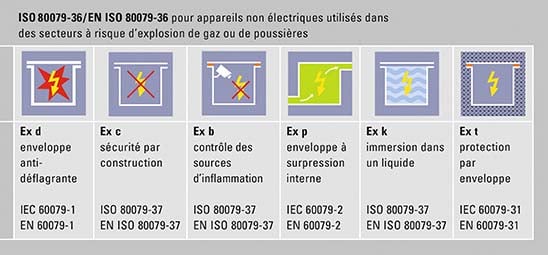

Types de protection contre l’inflammation pour les appareils non électriques

Vue d’ensemble des types de protection contre l’inflammation

Exigences générales de construction, d’essais et de marquage des composants et appareils non électriques.

  • Norme : ISO 80079-36 | EN ISO 80079-36

Norme: ISO 80079-36 | EN ISO 80079-36
