Appareils de levage et composants antidéflagrants –
toujours en production propre



Les atmosphères explosibles peuvent survenir dans de nombreux secteurs industriels : industries chimique et pétrochimique, industrie des biocarburants, approvisionnement en pétrole et en gaz, exploitation de mines et industrie pharmaceutique, ou encore production alimentaire ou traitement des eaux usées. Afin d’éviter des dommages graves aux personnes, aux biens et à l’environnement, il existe dans la plupart des pays des consignes de protection, des lois, des règlements et des normes. La protection antidéflagrante a ainsi atteint un haut niveau de sécurité partout dans le monde.

STAHL CraneSystems a été l’un des premiers et longtemps l’un des seuls fabricants à avoir, dès la fin des années 1920, une influence déterminante sur le développement de la technique de levage antidéflagrante. Au sein de notre département d’étude et de recherche fondamentale, nous avons constitué un trésor d’expérience qui nous assure une avance importante et contribue par là au progrès dans l’ensemble du secteur. Les homologations auprès de l’Institut national de métrologie allemand (PTB) et d’autres organes de contrôle nationaux et internationaux ainsi que les certifications internationales soulignent la position particulière de STAHL CraneSystems dans ce domaine.

Outre la plus large gamme de produits sans lacunes, conformes aux directives de sécurité allemandes et aux dispositions européennes ATEX et certifiés d’après la norme internationale IECEx, l’offre englobe des prestations de service étendues, qui vont du conseil aux procédures d’autorisation et de certification spécifiques de chaque pays, en passant par l’ingénierie.

Ces pages ne fournissent qu’un aperçu des directives européennes sur la protection antidéflagrante. Celles-ci correspondent toutefois largement aux réglementations internationales IECEx. Cela ne saurait remplacer la prise en compte approfondie des normes et des exigences juridiques nationales.

Retrouvez des informations exhaustives dans notre brochure Compétence dans la protection contre les explosions.

  • Spécialiste international de la technique antidéflagrante de levage et des ponts roulants
  • Développement et recherche fondamentale propres
  • Tous les équipements et l’ensemble de la technique de levage et des ponts roulants sont disponibles en exécution antidéflagrante selon ATEX et IECEx
  • Ingénierie pour solutions spéciales antidéflagrantes
  • Soutien pour les procédures nationales d’autorisation et de certification
Wheels Explosion Proof

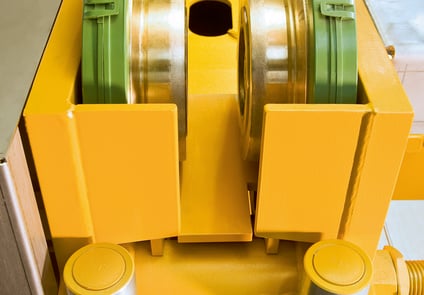

Galets de roulement

Tous les galets de roulement présentent le type de protection sécurité par construction ›c‹. Pour des vitesses de direction élevées, les galets de roulement, notamment, sont exécutés en laiton.

Chain Rope Guide Canva

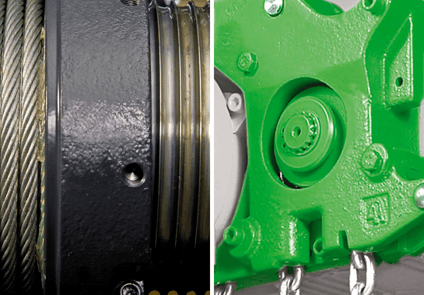

Guide-câble/guide-chaîne

Le guide-câble en fonte GJS (ancienne appellation : fonte GS) résistant à l’usure est très solide et n’est soumis à aucune restriction quant à la température ; il en est de même du guide-chaîne. Type de protection employé : sécurité par construction ›c‹.

Gears

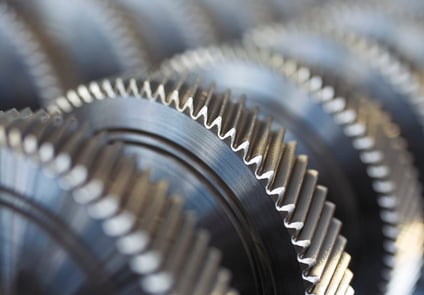

Réducteur

Les types de protection du réducteur sont : sécurité par construction ›c‹ et immersion dans un liquide ›k‹. Le liquide de protection (huile) empêche les étincelles.

Equipotential bonding

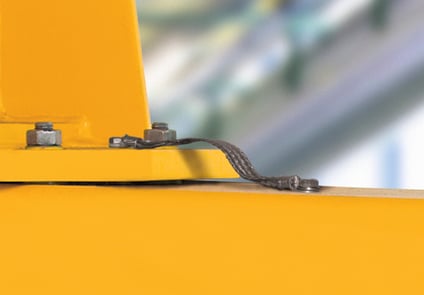

Compensation de potentiel

L’installation de l’équipement technique d’un pont roulant dans des secteurs à risque d’explosion nécessite impérativement une compensation de potentiel afin d’empêcher des étincelles inflammables.

kp_ekp_062_m

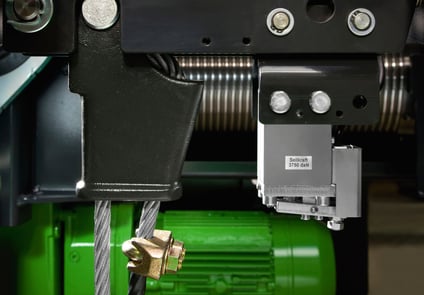

Interrupteur de surcharge

L’interrupteur de surcharge est réalisé avec un capteur de charge à deux voies qui délivre des signaux analogiques. Différents capteurs (LCD, LSD) sont employés selon le mouflage.

Panel Box

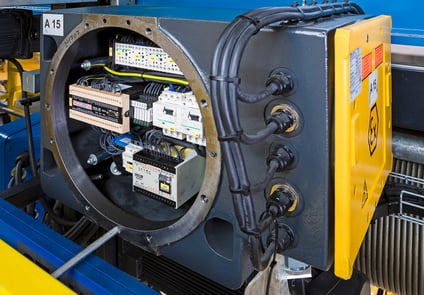

Coffret d’appareillage

Type de protection des coffrets d’appareillage pour zone 1, zone 2 et zone 21 sur le pont et l’appareil de levage combiné avec les types de protection : enveloppe antidéflagrante ›d‹, sécurité augmentée ›e‹ et protection par enveloppe ›tD‹.

STAHL Crane Systems Explosion-Proof Cable Entry

Entrée de câbles

Entrée de câbles indirecte, très haut degré de sécurité grâce aux types de protection : sécurité augmentée ›e‹ et enveloppe antidéflagrante ›d‹. Traversée de cloison pour la liaison entre les coffrets de branchement Ex e et Ex d.

kp_ekp_ex_003_bv2_m

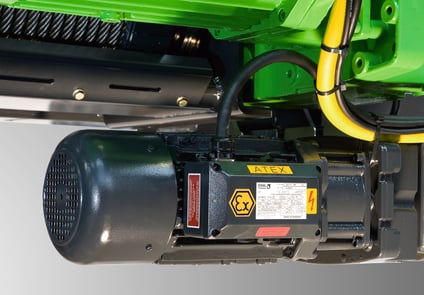

Moteur

Pour zone 1 et zone 21, les moteurs sont en fonte grise, type de protection combiné : enveloppe antidéflagrante ›d‹, sécurité augmentée ›e‹ et protection par enveloppe ›tD‹. Pour zone 2, ils sont en aluminium, avec type de protection : matériel ne produisant pas d’étincelles ›nA‹. Pour zone 22, ils sont exécutés avec IP 66 et protection par enveloppe ›tD‹.

Control Pendants

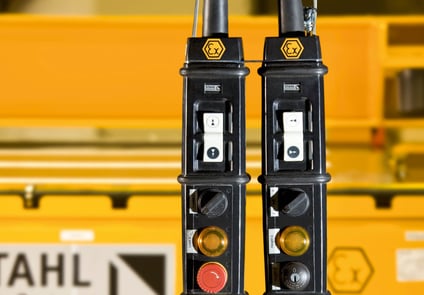

Boîtes de commande

Les boîtes de commande SWH 5 Ex sont spécialement équipées pour la commande de palans et de ponts roulants en environnement explosif. La boîte de commande à deux niveaux SWH Ex en classe de protection IP 66 est utilisée pour les palans à câble antidéflagrants pour zone 1.

Limit Switch

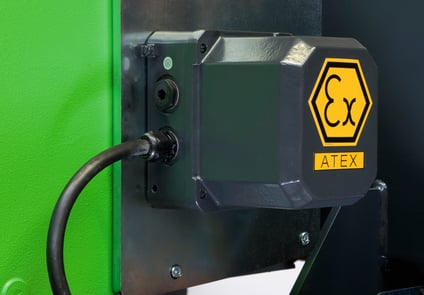

Sélecteur de fin de course

Le type de protection du sélecteur de fin de course est IP 66. Les éléments constitutifs sont protégés par une enveloppe antidéflagrante ›d‹ et le boîtier par une sécurité augmentée ›e‹.

Bottom Hook Block

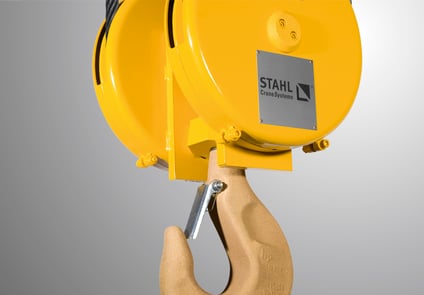

Moufle

Type de protection employé : sécurité par construction ›c‹ ; aucune utilisation d’aluminium ; pour des vitesses de direction élevées, certains éléments comme le crochet sont bronzés.
