Pfaff-silberblau fournit la colonne de levage télescopique PHOENIX pour l’anneau de stockage d'électrons BESSY II

Les colonnes de levage télescopique PHOENIX de Columbus McKinnon Engineered Products ont de nombreux usages, comme le montre actuellement une application spéciale comme banc d'essai au Centre Helmholtz de Berlin. Ici, la colonne de levage PHOENIX de Pfaff-silberblau assure le réglage manuel de la hauteur lors de l'avance d'un faisceau de photons vers des stations d'expérimentation (faisceaux), avec le plus de finesse possible et sans jeu inverse, afin de guider le faisceau de photons précisément à travers des ouvertures étroites. La colonne télescopique doit donc être aussi rigide que possible et le guide télescopique ne doit pas avoir de jeu latéral. De par sa conception technique, la colonne télescopique PHOENIX de Pfaff-silberblau répondait déjà aux exigences élevées des scientifiques dans sa version standard, si bien qu'aucun effort de conception supplémentaire n'a été nécessaire pour le réglage de la hauteur.

Réglage précis de la hauteur au niveau des faisceaux

Les scientifiques du Centre Helmholtz pour les matériaux et l'énergie (HZB) étudient des systèmes de matériaux complexes. Ils utilisent la source de photons BESSY II, un synchrotron qui fournit des impulsions de photons brillantes. Les stations d'expérimentation sont connectées à 48 tuyaux à faisceaux. Sur l'un de ces faisceaux, des chercheurs de la société Max Planck étudient les processus électrochimiques dans des systèmes de matériaux complexes dans des conditions aussi proches que possible de la réalité.

Les expériences ont lieu dans un vide de 10^-5 mbar. En revanche, un vide ultra-élevé de 10^-9 mbar est appliqué dans l'anneau de stockage d'électrons connecté. C'est pourquoi, entre la sortie du faisceau d'une chambre optique et l'expérience réelle, il faut un étage de pompage avec plusieurs chambres connectées en série pour aspirer en continu le gaz avec des pompes turbomoléculaires. Les chambres individuelles sont connectées de manière à ce que le faisceau de photons d'un diamètre d'environ 2 mm traverse précisément les ouvertures d'un diamètre de 3 mm.

Cette application exigeait une colonne de levage d'une hauteur d'environ 1 200 mm capable de soutenir et de régler avec précision l'étage de pompage et ses pompes d'un poids d'au moins 700 N. Elle devait être réglable de 500 mm en hauteur pour pouvoir être utilisée sur d'autres stations d'expérimentation avec différentes hauteurs de faisceau.

La colonne de levage télescopique PHOENIX avec entraînement manuel et force de levage de 1 500 N s’est avérée la solution idéale dans cette configuration. La plaque de support de la colonne de levage télescopique est vissée directement au sol de la salle d'expérimentation. La plaque de tête supérieure de la colonne de levage PHOENIX a été retirée et remplacée par une unité de réglage qui permet de faire pivoter et d'aligner l'étage de pompage fixé sur la colonne de levage PHOENIX sur quatre degrés de liberté avec une précision allant jusqu'à 0,05 mm. Grâce au boîtier extérieur fermé fait de tubes profilés en aluminium robustes, les colonnes de levage PHOENIX de Pfaff-silberblau sont insensibles à la saleté et nécessitent donc peu d'entretien.

La solution a été mise en place en une semaine et alignée exactement avec le faisceau de photons avec un théodolite. L'étage de pompage fonctionne depuis environ six mois sans problème ; il n'a pas été nécessaire de le réajuster jusqu'à présent.

Des systèmes à plusieurs tiges peuvent également être réalisés

Les colonnes de levage télescopiques PHOENIX de Pfaff-silberblau peuvent également être combinées en systèmes à plusieurs tiges. La précision du processus de levage, la saisie excentrée de la charge et les nombreuses possibilités de pose (verticale, horizontale ou suspendue tête en bas) permettent d’utiliser ces colonnes de levage pour des tâches très diverses. Elles sont également utilisées dans les lieux de travail réglables en hauteur, par exemple sur les lignes de montage de moteurs dans l’automobile, pour le positionnement cadencé de composants sur les lignes de production et pour le levage de composants lourds et volumineux à géométrie variable, par exemple pour l'assemblage d'ailes dans la construction aéronautique.

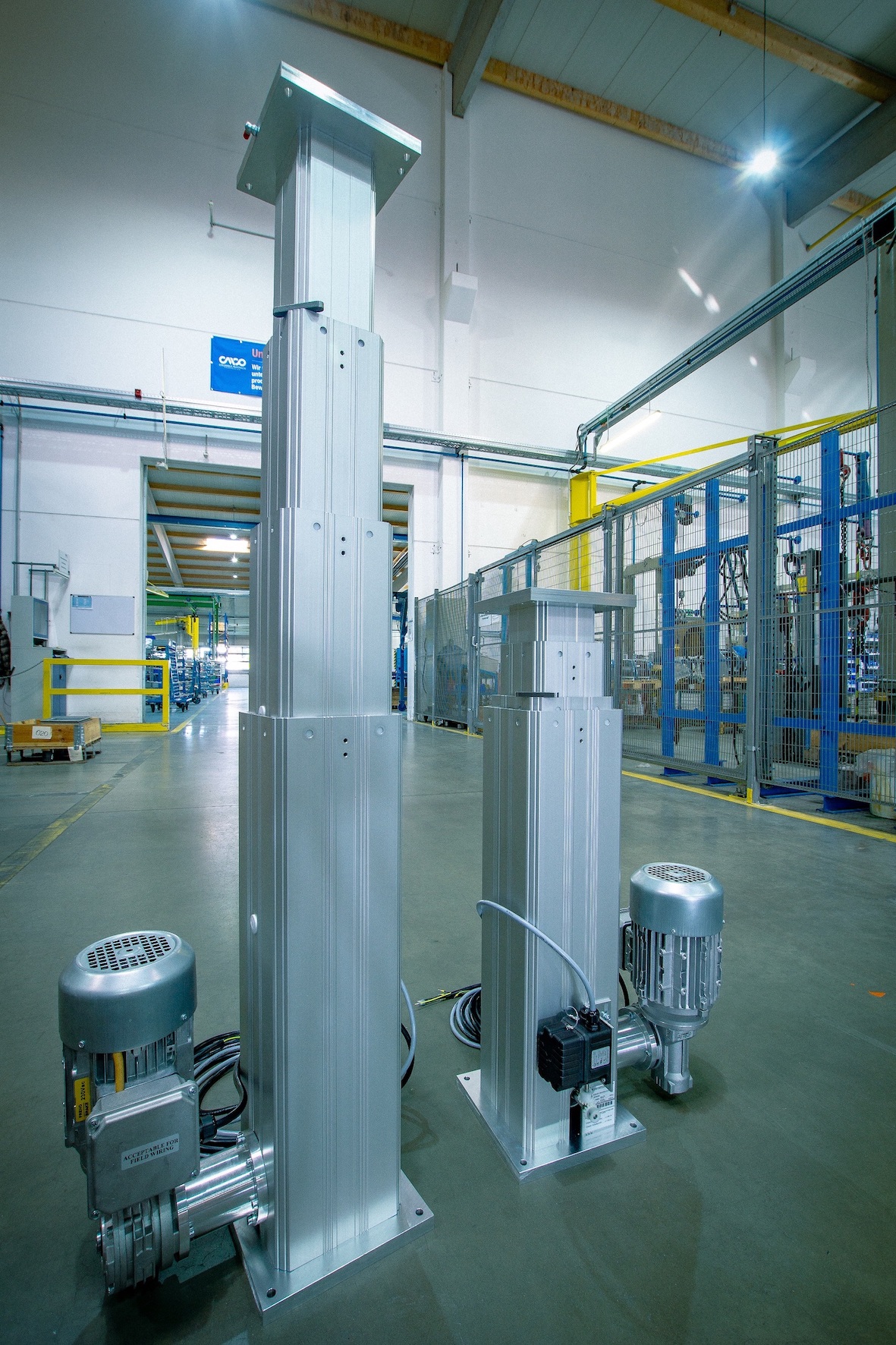

Images 1 et 2 : colonnes de levage télescopiques PHOENIX de Pfaff-silberblau

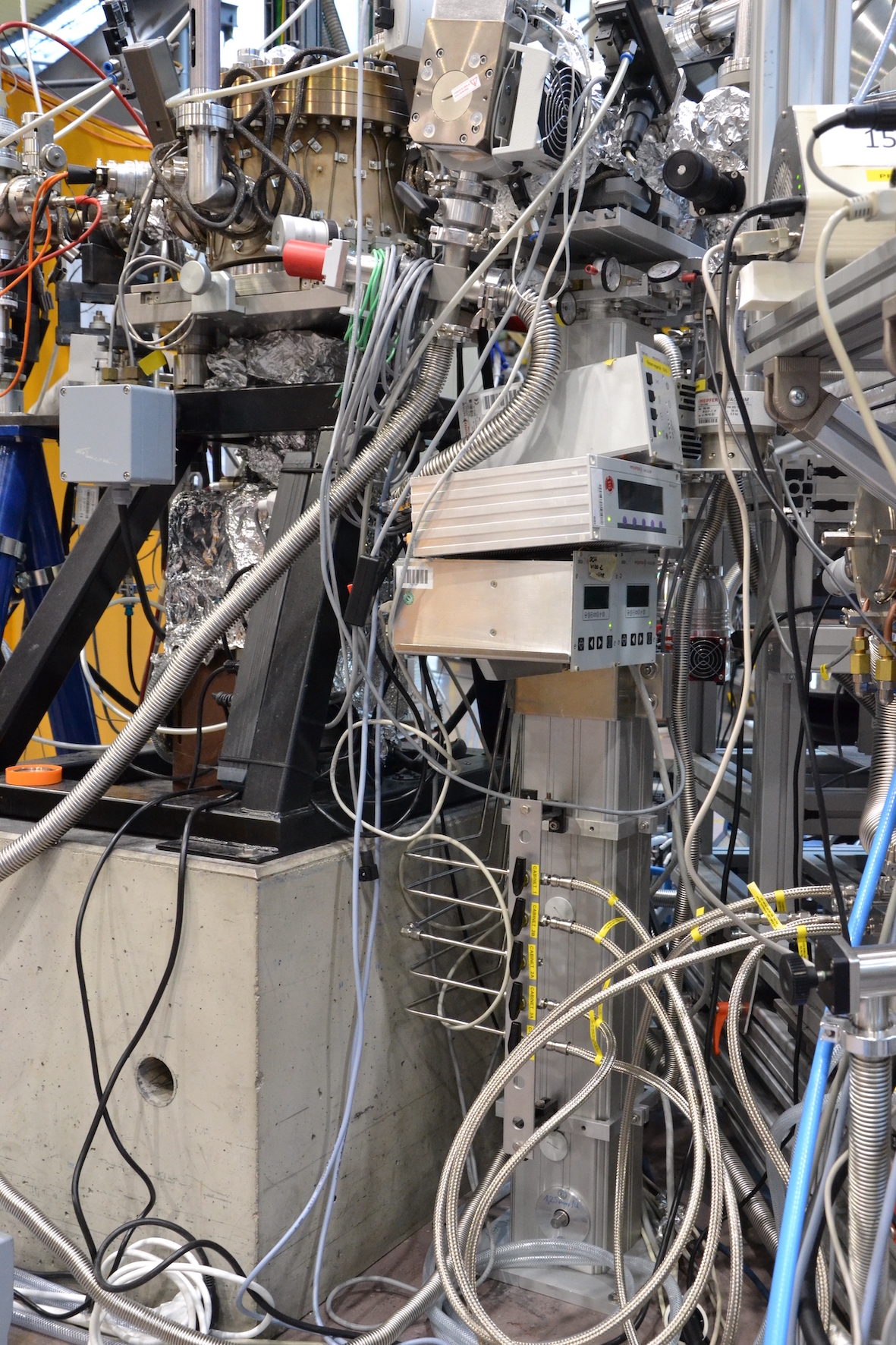

Image 3 : chambre optique ronde et consoles fixées à la colonne télescopique PHOENIX avec des colliers pour placer les blocs d’alimentation et les unités de commande des pompes connectées dessus (crédits photo : Centre Helmholtz de Berlin)
