Columbus McKinnon optimise les pistes de course circulaires pour les salles de sport et les salles polyvalentes

Pfaff-silberblau a réalisé des dispositifs de levage individuels pour le réglage de la piste de course dans plusieurs salles de sport et salles polyvalentes sur la base de son vaste savoir-faire en matière de technique d'entraînement ainsi que de ses éléments d'entraînement linéaires et systèmes de commande éprouvés. En particulier pour les pistes circulaires de 200 m, les zones de virage doivent être relevées afin de répondre aux vitesses de course élevées des athlètes. Afin d'offrir aux sportifs des conditions optimales pour leurs activités, Pfaff-silberblau a fourni une solution permettant de relever les virages jusqu'à 1000 mm au sommet tout en garantissant des transitions continues entre la partie centrale droite de la piste et les segments des deux parties du virage.

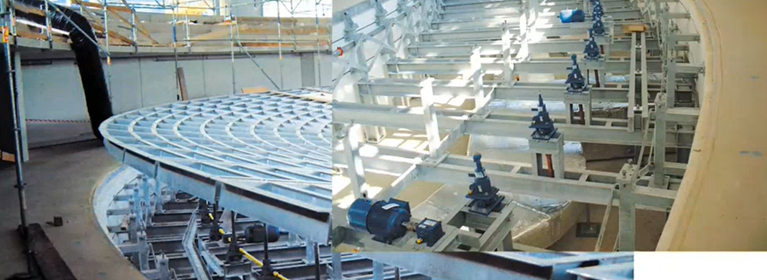

Dans chaque courbe, environ 60 à 70 éléments de levage à vis de type SHE sont utilisés pour le réglage axial des parties de segment de courbe. Les éléments de levage à vis offrent une force de levage maximale de 50 kN et sont équipés de vis à filet trapézoïdal autobloquantes. La montée régulière de la courbe et l'arc de la courbe exigent sur le SHE des longueurs de course, des rapports de transmission et des pas de vis différents (Tr 47 x 7 à Tr 45 x 3,51). La raison en est que tous les éléments de levage à vis par segment de courbe doivent atteindre leurs positions finales respectives en même temps, c'est-à-dire en 50 secondes, malgré les différentes longueurs de course. Pour chaque courbe, 14 moteurs normalisés triphasés d'une puissance d'entraînement de 4,5 kW entraînent les vérins à vis via les réducteurs à couple conique K11.13 et les cardans correspondants. Ceux-ci sont couplés mécaniquement entre eux au moyen d'autres arbres à cardan, de sorte que dans chaque courbe, il existe une chaîne cinématique fonctionnant de manière absolument synchrone.

Les vérins à vis sont équipés d'écrous de sécurité ainsi que d'interrupteurs électriques de fin de course pour la surveillance de la rupture d'écrou, qui sont obligatoires pour le fonctionnement des dispositifs d'escamotage et des plates-formes. Le système modulaire des éléments de levage, qui a fait ses preuves à maintes reprises, permet de les modifier pour les adapter au standard technique requis, sans frais ni délais de livraison supplémentaires importants.

Grâce à la qualité élevée reconnue, à la fiabilité et à la performance de ses produits, le groupe d'entreprises Pfaff-silberblau a déjà pu réaliser plusieurs projets. La liste de références comprend la salle de sport « Seidenstickerhalle » à Bielefeld, une arène d'athlétisme en Finlande, la salle de sport polyvalente à Leipzig ainsi que la salle de sport de Linz.

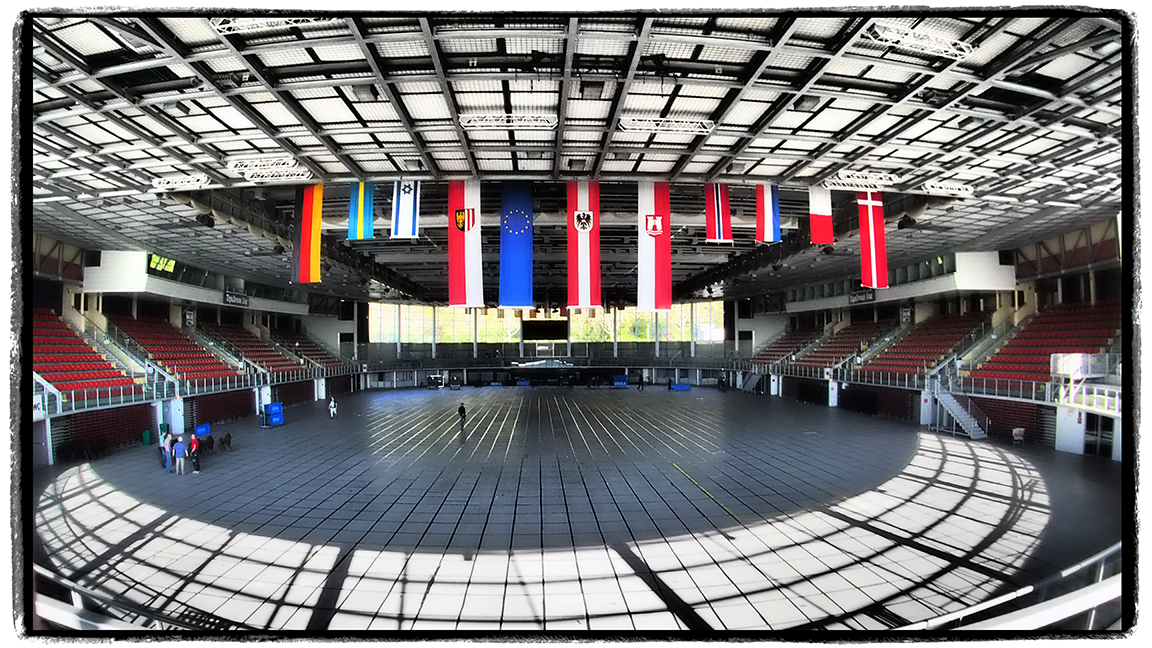

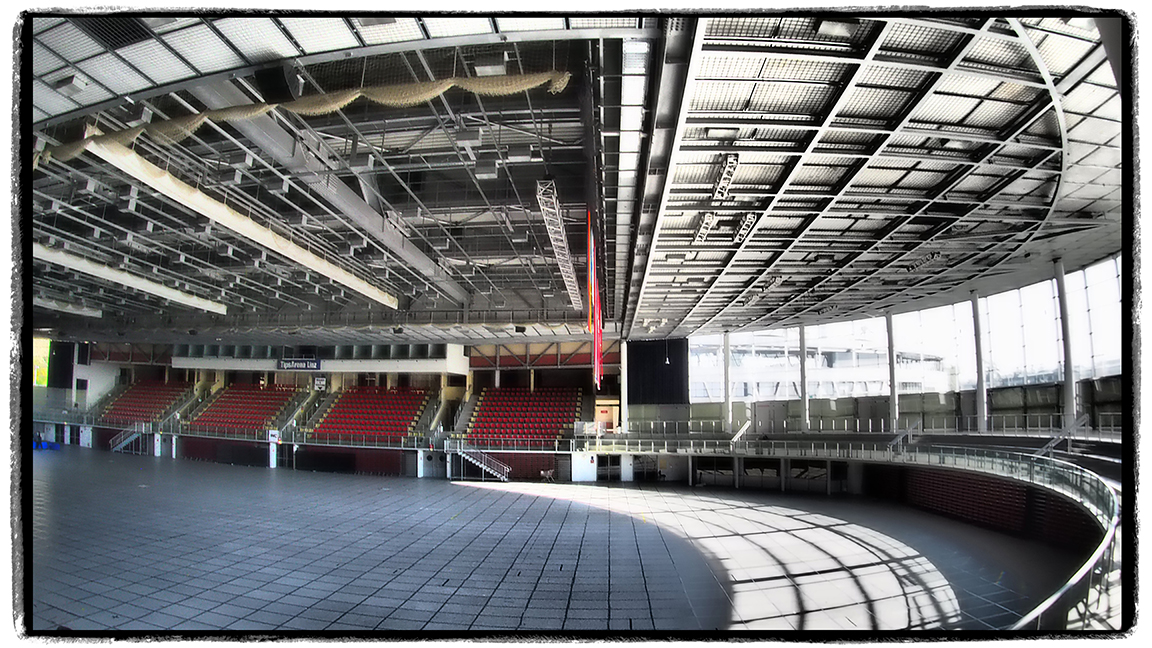

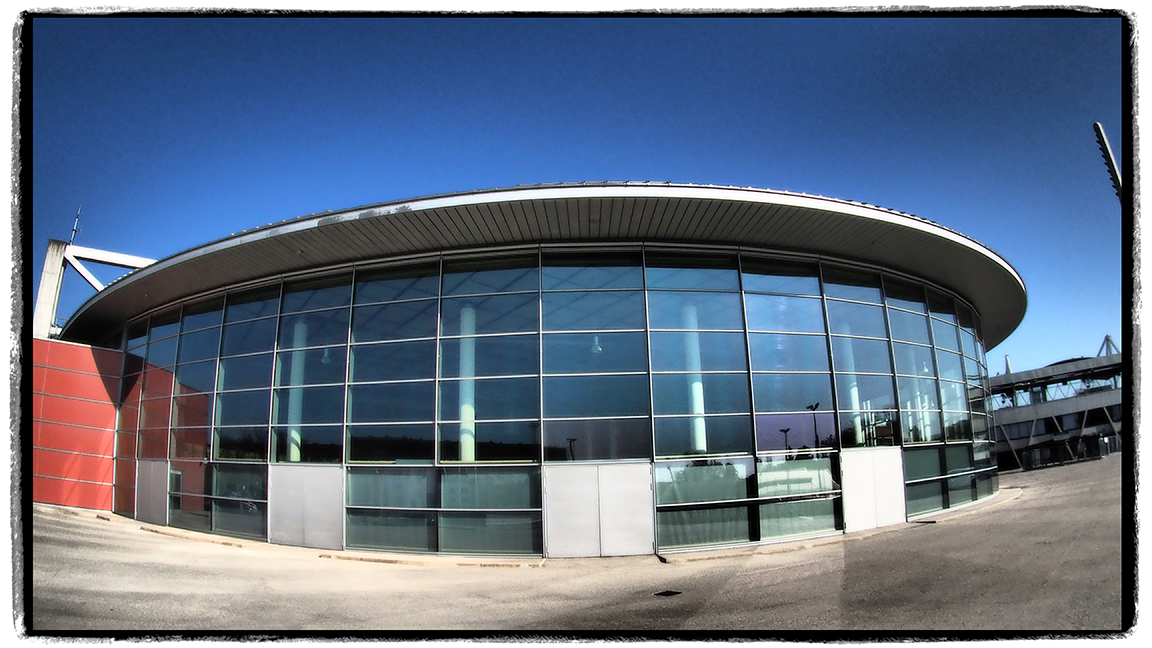

Salle des sports de Linz :
