Marine Terminal | Indústria pesada | Construção | Sistemas de guindastes | Matt Gergeni | 01 jul 2014
Costuma-se dizer que as coisas boas vêm em pequenos pacotes. No entanto, quando se trata de guindastes draga, o tamanho é muito importante. Este simples fato foi comprovado recentemente quando a TDC Cranes Ltd., com sede no Canadá, iniciou a construção do primeiro grande guindaste draga movido a diesel-elétrico AC já construído na América do Norte e que estava destinado a se tornar o maior guindaste de dragagem operando na América do Norte.
Essa tarefa assustadora tornou-se ainda mais desafiadora pelo fato de que os requisitos de construção para este projeto especificavam:
• Que o guindaste seja poderoso o suficiente para lidar com uma enorme caçamba de concha de 60 jardas
• Que a draga seja alimentada por um sistema diesel-elétrico ecologicamente correto que elimine os sistemas hidráulicos tradicionais
• Que o projeto atinja os mais altos níveis de padrões de design ambiental
• Que a caçamba tipo concha inclui opções avançadas de software, oferecendo recursos de segurança e desempenho líderes do setor
• Os controles do guindaste devem ser simples de operar.
"Desde o início do processo, a Magnetek foi uma parte essencial de nossa equipe para este projeto", disse Rick Gillespie, presidente da TDC Cranes Ltd. "Não estávamos interessados em pessoas que estavam apenas vendendo componentes. Precisávamos de uma empresa com a capacidade de fornecer sistemas completos - soluções que incluíssem drives e o software personalizado necessário para um projeto dessa escala."
Nos últimos dois anos, a Magnetek Inc., fornecedora líder de sistemas digitais de energia e controle de movimento para a indústria de guindastes e guinchos, trabalhou em estreita colaboração com a TDC Cranes para projetar o guindaste de dragagem mais avançado tecnologicamente - e de maior produção - atualmente em operação na América do Norte. A draga, que foi comissionada no final de 2013, registrou 3.500 horas de operação no início de abril de 2014.
O coração do sistema de controle de guindaste de precisão da draga maciça apresenta vários inversores de frequência ajustáveis desenvolvidos pela Magnetek, o que elimina a necessidade dos sistemas hidráulicos mais tradicionais que têm o potencial de vazar, criando riscos ambientais. Além disso, os inversores de frequência ajustáveis IMPULSE•G+ e VG+ Série 4 fornecem precisão e controle líderes do setor e estendem a vida útil do guindaste de 20.000 horas para mais de 200.000 horas.
Como você pode imaginar, é preciso uma enorme quantidade de energia para operar a enorme caçamba de 60 jardas da draga, que tem a capacidade de encher uma carranca de 5.000 jardas cúbicas em pouco mais de duas horas - quase três vezes mais rápido do que qualquer outro guindaste de dragagem na América do Norte. A energia para a embarcação é fornecida por dois geradores a diesel Caterpillar que produzem impressionantes 1.600 eKW de energia.

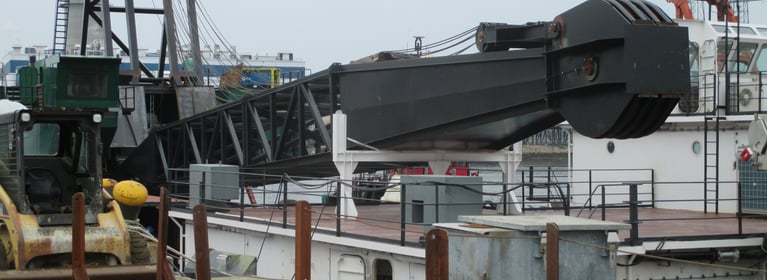

O guindaste dragagem possui 200.000 libras de tração de linha por guincho com uma classificação de 250 pés por minuto e um raio operacional de 75 pés. Para atender às demandas dos projetos de dragagem de precisão atuais, o guindaste pode ser equipado com uma caçamba de 60 jardas para aparar ou uma caçamba de 28 jardas para escavação pesada.
Uma enorme quantidade de energia, planejamento e recursos foi necessária para implementar o enorme guindaste de dragagem móvel da TDC. É preciso muito para operar um guindaste com mais de 1.925 cavalos de potência total.

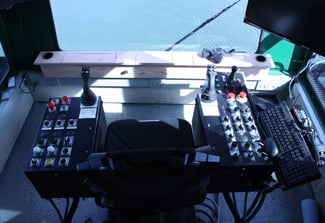

Elimine todos os sistemas de controle hidráulico e mecânico enquanto utiliza um projeto de guindaste movido a diesel-elétrico CA que excede os rigorosos regulamentos operacionais ambientais. Ofereça precisão e exatidão líderes do setor em um navio de dragagem com a mais alta taxa de produção. Forneça soluções de software de caçamba de última geração que oferecem desempenho e segurança aprimorados. Implemente controles ergonômicos do guindaste do operador que incorporam a funcionalidade de joystick duplo, eliminam os pedais e reduzem a fadiga do operador, permitindo que os operadores do guindaste trabalhem por períodos prolongados de tempo, aumentando a confiabilidade e melhorando a taxa de produção do guindaste draga. Prolongue a vida útil do guindaste e reduza o tempo de inatividade necessário para manutenção. Atender aos requisitos da TDC de que o projeto seja construído usando componentes de origem norte-americana.
A instalação dos controles de guindaste de acionamento de frequência ajustável IMPULSE•VG+/G+ Série 4 resultou em um guindaste altamente ágil e confiável, capaz de concluir projetos de dragagem com segurança e em tempo recorde. O trem de força diesel-elétrico e a combinação durável de inversor de frequência ajustável IMPULSE•VG+/G+ Série 4 prolongam a vida útil do guindaste de 20.000 horas para mais de 200.000 horas. O guindaste draga movido a diesel-elétrico apresenta 200.000 libras de tração de linha por guincho, classificação de 250 pés por minuto e raio de operação de 75 pés. A eliminação de sistemas hidráulicos permite que um único operador controle o guindaste a partir da cadeira de controle de joystick duplo. Os pedais foram eliminados e os operadores de guindastes agora podem trabalhar por longos períodos de tempo sem fadiga. Eliminou os sistemas hidráulicos do projeto do guindaste draga, proporcionando maior confiabilidade, vida útil mais longa, menor consumo de combustível, maior eficiência de produção e riscos ambientais reduzidos.
