Os kits de guindaste stahl cranesystems permitem a operação de espaço de cabeça baixa

A empresa de engenharia mecânica Kurtz Ersa exigiu um novo guindaste para levantar componentes maiores e mais pesados em uma nova máquina de fresar. Ele precisou levantar 16 toneladas e viajar na pista de guindaste existente. A altura de elevação e a distância restrita acima da ponte do guindaste também desempenharam um papel. Stahl- und Kranbau Oeder, um dos parceiros da STAHL CraneSystems, desenvolveu um guindaste personalizado com um design único.

No início de agosto de 2015, Kurtz Ersa encomendou uma nova máquina de fresagem de coluna itinerante que opera de 0,017 mm de precisão a 10 m com a qual componentes maiores e mais pesados podem ser processados. No entanto, nem o guindaste existente nem a pista de guindaste foram projetados para a capacidade de elevação necessária de 16 toneladas.

A distância limitada entre a pista do guindaste e o teto foi uma consideração, e simultaneamente a borda inferior do gancho de carga não poderia colidir com o motor de fuso da máquina de fresar. Especialista em guindastes personalizados, Stahl-und Kranbau Oeder encontrou a solução ideal. "A exigência crucial do sistema era a situação de instalação restrita e a pista de guindaste existente que não pudemos reforçar", disse Rudolf Lang, engenheiro da Stahl-und Kranbau Oeder. Oeder forneceu um guindaste personalizado com um espaço  de cabeça de 943 mm da borda superior do diferencial de corda de arame até a borda inferior do gancho, que utiliza a altura de elevação e ainda opera com o espaço restrito acima da pista do guindaste.

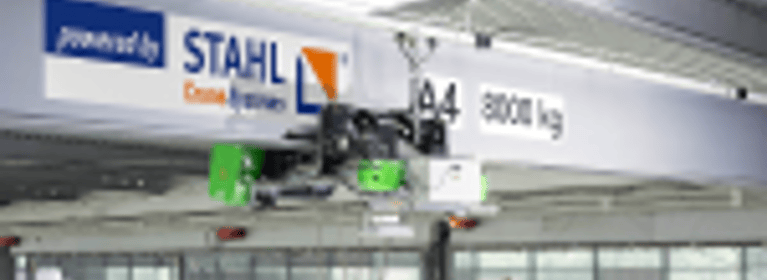

O ponto de partida foi um kit de guindaste padrão da STAHL CraneSystems com dois guinres de corda de fio de 8 toneladas da série SH . A solução é baseada em uma série de projetos de guindaste não padrão. "Tivemos que elaborar uma construção especial para a ponte do guindaste", explicou Rudolf Lang. "Neste guindaste, dois guindastes de corda de arame SH com carrinhos modificados viajam sobre trilhos montados dentro das vigas da ponte. Apenas essa característica, juntamente com uma mudança de distância entre as carruagens bogie end, possibilitou a construção de um guindaste tão compacto."

A carga é distribuída em carroças de guindaste acopladas com um total de oito rodas para que a capacidade máxima de carga da pista do guindaste não seja excedida. O peso suspenso dos ganchos aparece na exibição de um controle remoto de rádio. O guindaste também é equipado com os recursos de segurança necessários para a operação em tandem. Isso pode ser ativado através do controle remoto e permite levantar peças de trabalho pesadas e longas com segurança.
